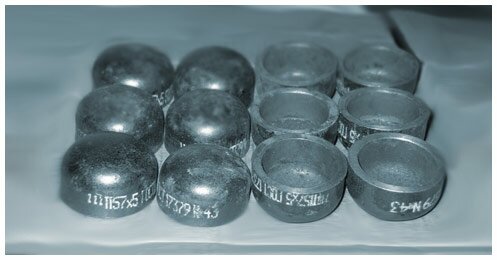

Эллиптические заглушки

Заглушка стальная - деталь (элемент трубопроводной арматуры) трубопровода, предназначенная для герметизации (закупорки) ответвлений трубопроводов и трубопроводных конструкций.

Разновидностей заглушки трубы очень много. Заглушки эллиптические могут изготавливаться диаметром от 32 до 1020 мм. Область применения их достаточно широка, они могут выдерживать давление до 160кгс/см², и температурный режим от минус 70°С до плюс 600°С.

В изготовлении заглушки трубы используют материалы согласно: ГОСТ 1050-74, 19282-73, 4543-71, 20072-74, 5632-72, углеродистые, легированные и нержавеющие марки сталей: 20; 09Г2С; 10Г2; 15Х5М; 12Х18Н10Т и т.д.

Метод изготовления заглушек эллиптических как правило при помощи горячей штамповки или газовой вырезки из листа металлопроката.

Виды заглушек:

  • заглушки фланцевые стальные
  • заглушки плоские приварные
  • заглушки эллиптические
  • заглушки поворотные
  • заглушки сферические
  • заглушки межфланцевые
  • заглушки быстросъемные и т.д.

Заглушка стальная применяется в нефтегазовой промышленности, химической промышленности и т.д. Такие заглушки трубы могут выдерживать давление от 6 до 160 кгс/см² и температуру от минус 70°С до плюс 600°С.

В зависимости от характеристик уплотнительных поверхностей выделяют следующие исполнения фланцевых заглушек:

  • с шипом
  • с соединительным выступом
  • с впадиной
  • под прокладку овального сечения и т.д.



Заглушки эллиптические по ГОСТ 17379-83 предназначены для нефтегазовой и химической отросли, под рабочее давление Ру 10Мпа, и температуры от минус 70°С до плюс 450°С.

Заглушки плоские используются в трубопроводных конструкциях, изготавливают согласно ОСТ 34.42.833-86 и ОСТ 34.10.758-97, ориентированы на давление до 10 кгс/см² и температуру до +80°C. Изготавливаются диаметром от 57 до 1020 мм. Заглушки трубы производятся согласно ТУ 38.11145-83. Также это ТУ используется и для производства фланцев.
