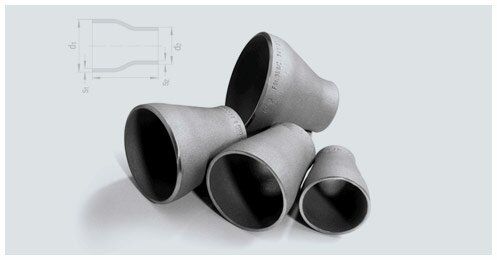

Переходы концентрические

При строительстве трубопроводов неизбежно сталкиваешься с проблемами, связанные с изменением траектории основной магистрали и диаметра труб. Решение таких проблем находится в производстве металлургическими предприятиями соединительных деталей (элементов) трубопроводов из металлопроката - тройники, отводы и переходы концентрические.

Переход стальной концентрический - деталь конструкции трубопровода, предназначенная для соединения труб на участках изменения диаметра трубопровода. С помощью переходов конец трубы большего диаметра можно соединить с концом трубы меньшего диаметра, и наоборот, как следствие увеличение или уменьшение движения потока вещества.

Применяются переходы концентрические в разных областях: нефтегазовая промышленность, химическая и энергетическая промышленность, а также коммунальная сфера и т.д.

Переход стальной концентрический производится следующими способами: штамповка, вальцовка из листовых и трубных заготовок с последующей сваркой и сборкой, штамповка конических поковок с последующей мех. доработкой. В изготовлении данной продукции применяют: углеродистые марки стали (в мало- и среднеагрессивных средах), а именно: 10; 20; ст3, легированные и высоколегированные стали (высокоагрессивная среда), а именно: 09Г2С, 15ХМ, 15Х5М, 12Х18Н10Т.

Нормативно техническую документацию на переходы концентрические определяет ГОСТ 17378-2001.

Переходы подразделяются на:

  • Эксцентрические
  • Концентрические



Эксцентрические переходы применяют в горизонтальных трубопроводах

В зависимости от свойств транспортируемого потока и условий среды, переходы могут изготавливаться по стали 20, 09Г2С, 15Х5М, 12Х18Н10Т и т.д. Или же вообще используются сварные стальные тройники. Переходы по ГОСТ 17378-01 используются при Ру до 16 МПа и температурном диапазоне от минус 70 до плюс 450°С.

Переходы концентрические применяют в вертикальных трубопроводах (имеют форму усечёнго конуса и применяется для трубопроводов на подвесных опорах).

В зависимости от свойств транспортируемого потока и условий среды, переход стальной концентрический может изготавливаться по стали 20, 09Г2С, 15Х5М, 12Х18Н10Т и т.д. Переходы по ГОСТ 17378-01 используются при Ру до 10 МПа и температурном диапазоне от минус 70 до плюс 450°С. С максимальным наружным диаметром до 530 мм.
